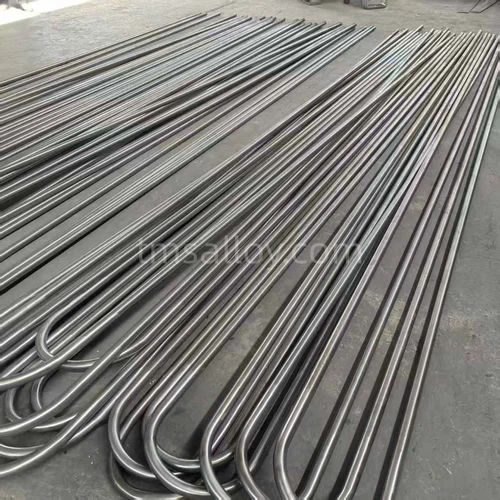

1. Quali sono i vantaggi dei tubi in titanio a forma di U-rispetto ai tubi diritti? Per quali condizioni operative sono adatti?
R: Le caratteristiche degli scambiatori di calore con tubo a U- sono che ciascun tubo può espandersi e contrarsi liberamente senza giunti di dilatazione e può sopportare grandi differenze di stress termico (la differenza di temperatura tra il lato del tubo e il lato del mantello può superare i 100 gradi). Contemporaneamente, il fascio tubiero può essere rimosso dal guscio per la pulizia del lato guscio-, rendendolo adatto per applicazioni in cui il mezzo lato guscio- è soggetto a incrostazioni. Lo svantaggio è che è impossibile pulire meccanicamente le incrostazioni all'interno dei tubi; pertanto, il fluido sul lato del tubo deve essere pulito o avere una bassa tendenza alla formazione di incrostazioni. Applicazioni tipiche: il lato del tubo è costituito da materiali corrosivi ad alta temperatura- (come salamoia calda, acido diluito) e il lato del guscio è l'acqua di raffreddamento o il vapore.
2. I tubi a U-in titanio possono essere utilizzati a temperature elevate? Qual è il limite di temperatura estrema?
R: Le leghe di titanio assorbono ossigeno ad alte temperature, formando uno strato infragilente. Pertanto, la temperatura operativa effettiva è limitata dal mezzo e dalla pressione. Gr12 è consigliato per il funzionamento a lungo-termine a una temperatura inferiore o uguale a 300 gradi (acqua o mezzi neutri), con limiti a breve-termine fino a 350 gradi. Per il titanio puro industriale Cr2, si consiglia una temperatura inferiore o uguale a 250 gradi. A temperature più elevate è necessario considerare l’aumento di peso dovuto all’ossidazione e la diminuzione delle proprietà meccaniche del titanio; si consigliano leghe a base di zirconio o nichel-.
3. I tubi in titanio si arrugginiscono o si corrodono? Per quanto tempo possono essere utilizzati in acqua di mare?
R: Il titanio difficilmente si corrode nell'acqua di mare, nel gas di cloro umido e nelle soluzioni di cloruro, con un tasso di corrosione tipicamente annuale<0.005mm. In flowing seawater, titanium pipes can last for more than 20 years; in static seawater, there is virtually no pitting or crevice corrosion. However, it should be noted that titanium corrodes rapidly in anhydrous strong oxidants (such as fuming nitric acid), high-temperature concentrated sulfuric acid (>10%, >120 gradi), acido fluoridrico e mezzi contenenti fluoruro-; il loro uso dovrebbe essere evitato.
4. Come garantire la qualità della piega a U-? Di quanto si riduce lo spessore della parete in corrispondenza della curva?
R: Utilizziamo processi di piegatura-a freddo o-a caldo. Il raggio di curvatura è generalmente maggiore o uguale a 2 volte il diametro esterno del tubo (minimo 1,5 volte). Il tasso di assottigliamento della parete laterale del diametro esterno dopo la piegatura è controllato a meno o uguale al 15% (secondo i requisiti ASTM B338) e non compaiono crepe o rughe. Ogni tubo a U-è sottoposto a un test di passaggio della sfera-(diametro della sfera pari all'85%~90% del diametro interno del tubo) e a un test idrostatico (pressione di prova 1,5 volte la pressione di progetto) prima di lasciare la fabbrica. Per tubi a pareti sottili-o raggi di curvatura piccoli, è possibile utilizzare macchine piegatubi per riempimento o piegatubi CNC-per garantire la precisione.
5. Quali sono le difficoltà nella saldatura dei tubi a U-in titanio alle piastre tubiere? Come garantire la tenuta?
R: Il titanio ha un'elevata reattività chimica e viene facilmente contaminato da aria, umidità e grasso durante la saldatura, con conseguente infragilimento o fessurazione della saldatura. Adottiamo le seguenti misure: pulizia accurata pre-della saldatura delle estremità dei tubi e degli orifizi delle piastre tubiere (sgrassaggio, decapaggio); Utilizzo della saldatura ad arco di argon, con protezione del gas argon su tutta la zona di saldatura (schermatura fronte+retro); Controllo rigoroso della temperatura di interpass, utilizzando un processo di saldatura combinato di espansione e sigillatura quando necessario; Dopo la-saldatura vengono condotti test con liquidi penetranti al 100% e test di tenuta con elio (tasso di perdita inferiore o uguale a 1×10⁻⁷ Pa·m³/s).
6. Come determinare le specifiche del tubo a U-in titanio richieste? Potete fornire personalizzazioni non-standard?
R: Gli utenti devono fornire i seguenti parametri: materiale del tubo dello scambiatore di calore (Gr1/Gr2/Gr12, ecc.), diametro esterno × spessore della parete (comunemente: 12~50 mm × 0,5~2,5 mm); Lunghezza del tubo dritto (L), raggio di curvatura a U- (R) e sporgenza dell'estremità; Disposizione del fascio tubiero (ad es. disposizione triangolare, disposizione quadrata); Temperatura, pressione e composizione del mezzo di progetto (per determinare l'idoneità per il titanio); Standard: standard nazionale GB/T3625, GB/T3624 o standard americano ASTM B338/B861 o certificazione della società di classificazione (CCS, ABS, ecc.).
Siamo in grado di fornire prodotti non-standard completamente personalizzati, tra cui tubi riduttori, tubi a U-di lunghezza diversa, bobine, ecc.
7. Perché il prezzo dei tubi a U-in titanio è molto più alto di quello dei tubi in acciaio inossidabile? Esistono soluzioni per ridurre i costi?
R: Il prezzo delle materie prime del titanio è circa da 5 a 8 volte quello dell'acciaio inossidabile 304 e la lavorazione è più difficile (richiede stampi speciali, saldature protettive e piegatura a freddo a bassa-velocità). Tuttavia, è necessario considerare il costo totale del ciclo di vita: in condizioni corrosive, i tubi in acciaio inossidabile possono perforarsi e perdere entro 1-2 anni, mentre i tubi in titanio possono durare 15-20 anni, riducendo i costi di sostituzione, tempi di fermo e manutenzione. Se il budget è limitato, considera:
Utilizzando Gr2 invece di Gr12 (se il mezzo non è altamente corrosivo);
Ridurre lo spessore della parete del tubo (la resistenza deve essere ricalcolata);
Utilizzando un tubo in titanio solo sul lato tubo e una piastra in acciaio al carbonio o composita sul lato guscio.
8. Qual è il tempo di consegna tipico? Qual è la quantità minima dell'ordine?
R: Le specifiche standard (ad es. Φ19×1,2 mm, Gr2, R=50mm) sono disponibili in ampio stock e possono essere spedite entro 7-10 giorni. Materiali speciali o piegature non standard (ad es. Gr12, diametro grande, parete sottile, raggio di curvatura ridotto) richiedono circa 25-35 giorni. Quantità minima dell'ordine: gli ordini di prova possono essere fino a 20 pezzi (per prototipi o riparazioni), gli ordini all'ingrosso sono generalmente superiori o uguali a 200 pezzi o calcolati in base al peso.
